液体加热电加热管选型、图片、报价

产品型号YTDRG

电压/功率按客户需要定制

外形结构:常见有螺纹电加热棒法兰式电加热管潜水线电加热管以及U型、其他异形非标加工结构

产品材质SUS304、SUS316L、SUS321、SUS310S、英格莱840/800

产品认证ISO9001,CE,RoHS

生产周期一般为7-10个工作日(根据客户数量)

产品应用:用于水油混合物、各种化学溶液等介质的加热,常见于敞开式、封闭式的箱体或者工况系统。


产品中心

Product Center
联系方式

免费咨询热线 13338926738

电话: 0515-83094888
手机:13338926738
通讯地址: 江苏省盐城市解放南路58号中建大厦9F
工厂地址: 盐城市盐都西区秦南工业园区和大冈冶金园

微信扫码

  • 产品描述
  • 注意事项
  • 购物须知

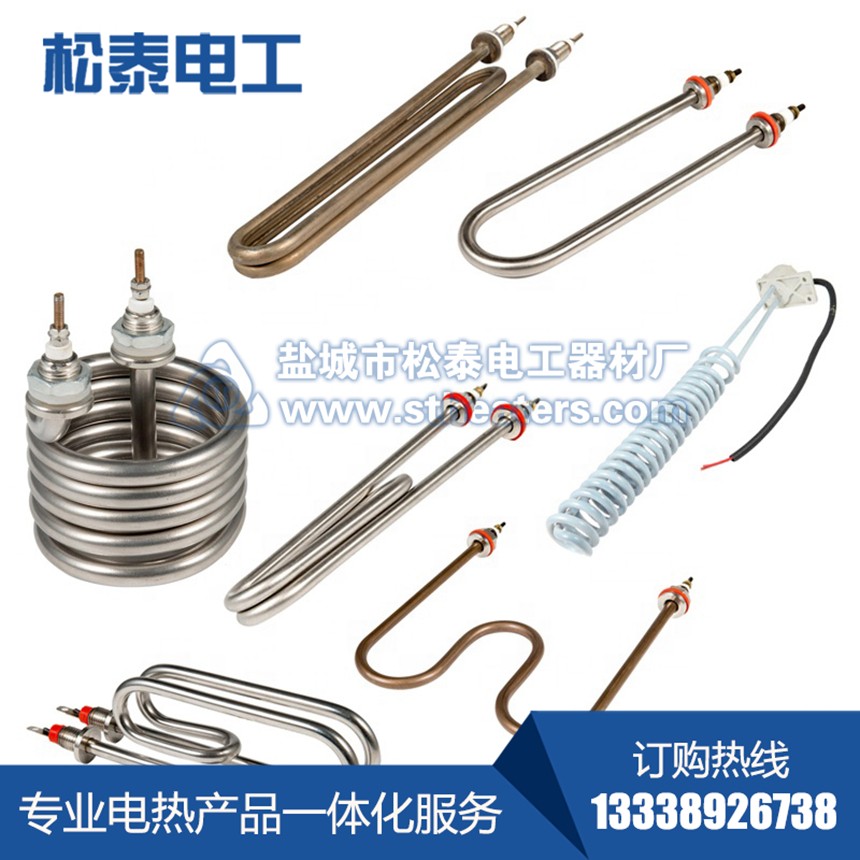

厂家定制非标异型电加热管 螺旋电热管 U型加热管 蒸饭车电加热管

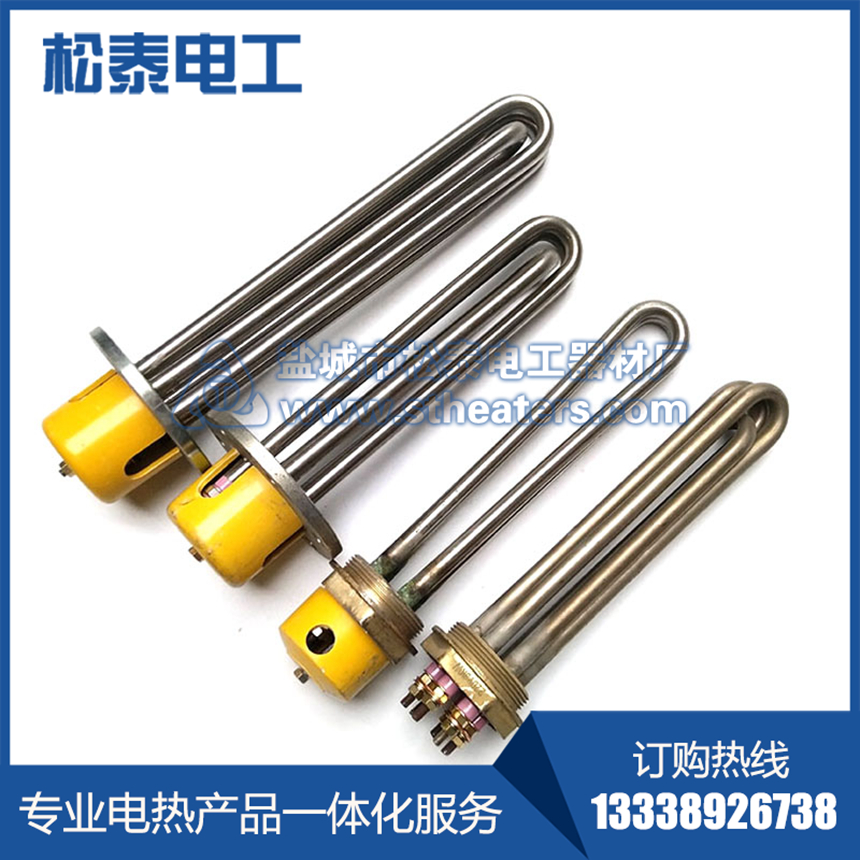

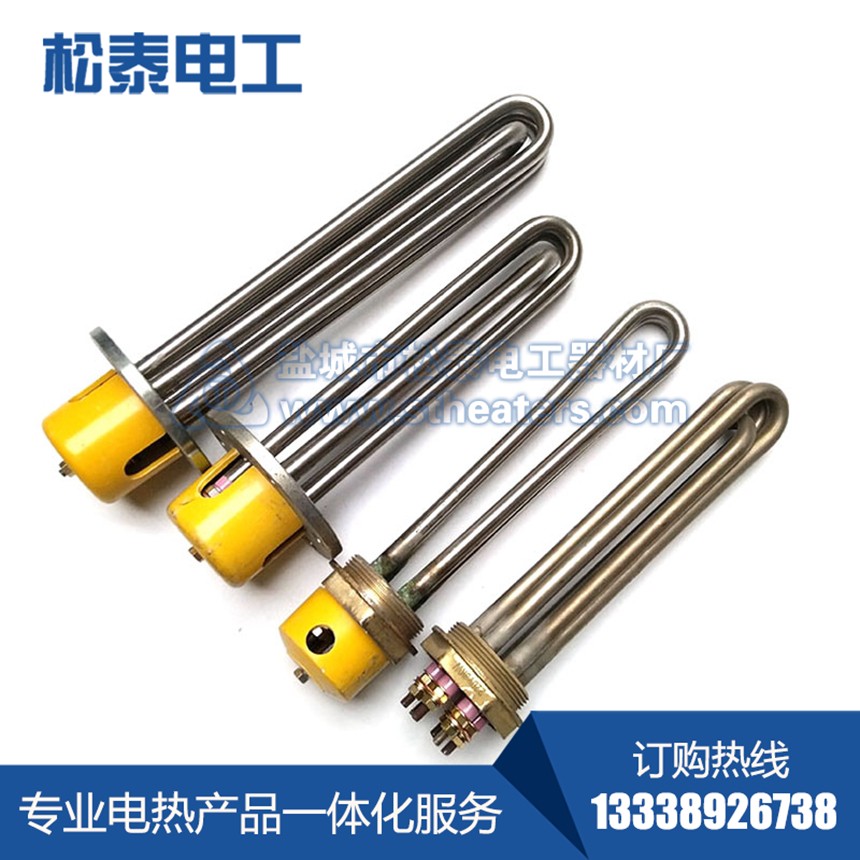

厂家定制法兰电加热管 丝扣螺纹加热管 太阳能电加热管

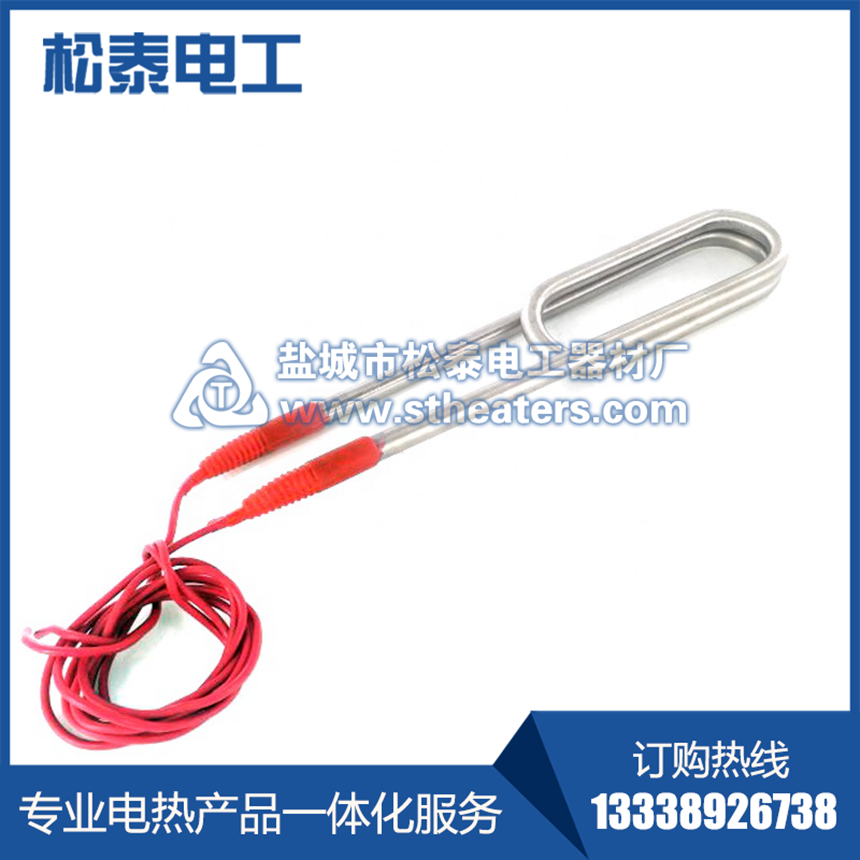

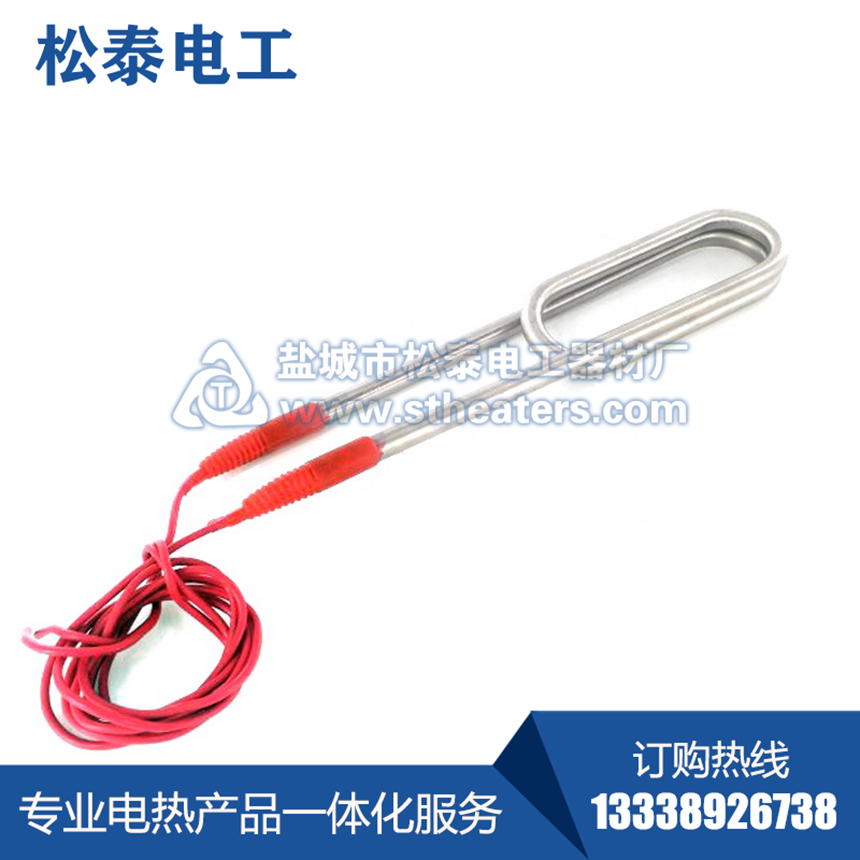

厂家定制水箱潜水电加热管 水池防水线电热管

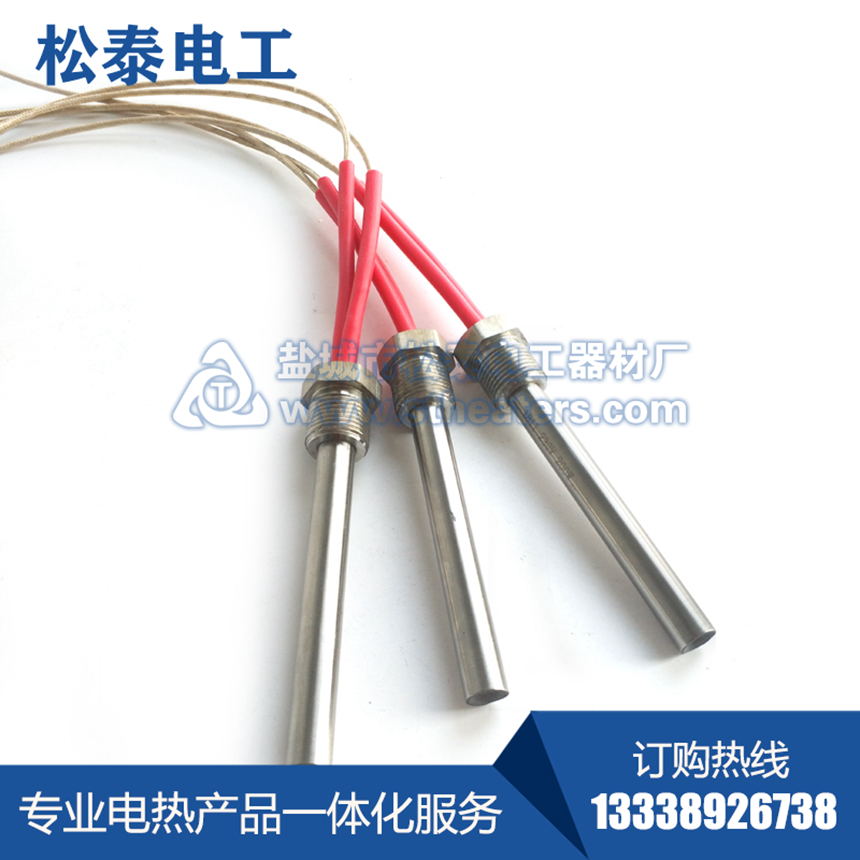

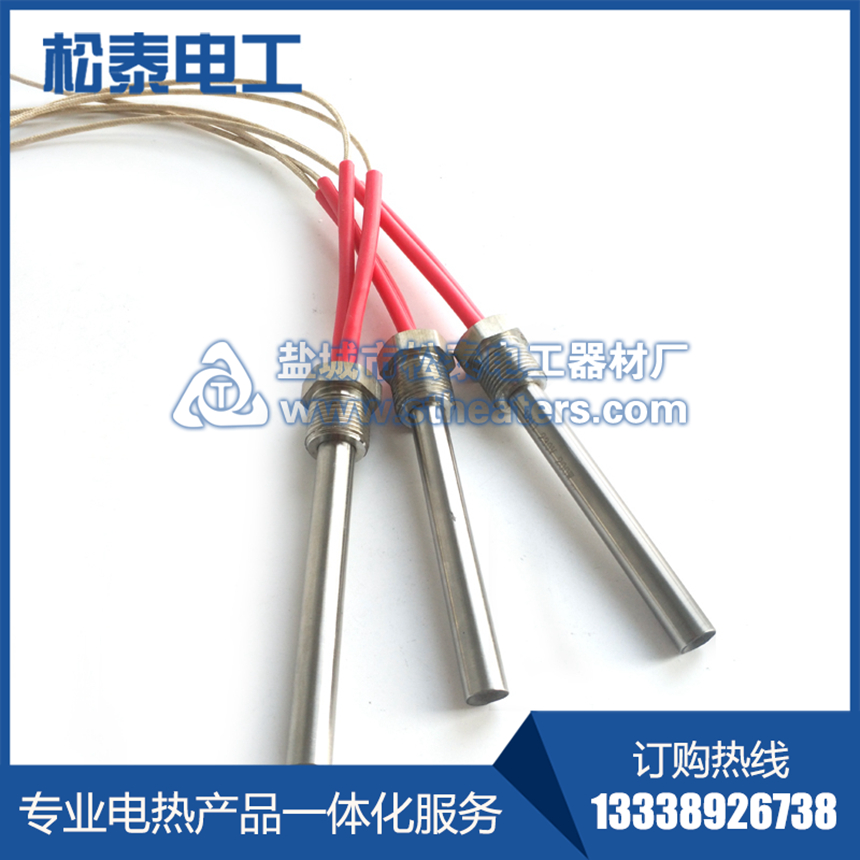

厂家定制电加热棒 螺纹单头加热管

上图为常用液体加热电加热管/器实物照片


液体加热管顾名思义是指用于加热液体介质(常见为水、油、各类水溶液等)的电加热管。这类电加热管结构上一般都带密封安装件防止渗漏,使用中接线部分不能接触导电介质防止漏电短路;在设计方面,相对干烧加热管具有功率集中、升温速度快等特点;液体电加热管脱离液体介质干烧后,由于功率集中,核心温度会很高,进而导致电热管烧毁。因此这类加热管的加热部分不建议脱离液体介质干烧,防止影响使用寿命、污染工艺环境、工况安全等。


液体加热电加热管广泛用于水、油、水油混合物、各种化学溶液等介质的加热,常见于敞开式、封闭式的箱体或者罐体等工况系统。

液体电加热管行业应用更多详细应用可以点击下方关于电加热管的常见应用介绍页面

如何按照用途选择电加热管/器?电加热管/器的行业应用有哪些?


一、电压/功率:

常用电压范围12-440V,可定制;

常用功率范围20W-200KW,可定制;

如果是初次选用功率,可以咨询客服,或点击下方电加热管功率选择介绍页面

怎么计算电加热管、电炉丝功率?常用介质电热管功率设计推荐?

二、加热介质:

常见液体介质:水、油、油水混合物及其他介质;

腐蚀性液体:各种酸性、碱性及其他腐蚀性液体;

三、使用温度:

液体介质:水:加热≤100℃;油:加热温度≤350℃。

腐蚀性液体:环境加热温度,低温≤60℃、中高温≤100℃。

四、电加热管选用材质

1.外壳金属管材质:

加热水:常用SUS304、SUS316L、英格莱840/800、表面防垢涂层(液体涂层/静电粉末涂层)。

加热油:常用SUS304、SUS321、SUS310S

腐蚀性液体:按照不同成分的化学介质,可选用SUS316L钛管特氟龙(聚四氟乙烯)等材质。

如果不知道怎么选择材质,可以咨询客服,或点击下方电加热管材质选择介绍页面

如何选择液体电加热管/器的材质,常用于哪些介质用途?

2.内部填充物:国产高温改性氧化镁粉、日本TATEHO氧化镁、美国UCM氧化镁等。

3.电热丝首钢钢花丝、镍铬丝、进口Kanthal发热丝、德国BGH发热丝等

五、外形和尺寸参数:

1.常见外形:常见有螺纹电加热棒法兰式电加热管潜水线电加热管以及U型、其他异形非标加工结构

更多的外形结构可以点击下方电加热管外形样式介绍页面

如何按照电加热管的外形选型,常见加工样式图片有哪些?

2.常规尺寸:

1)管径范围6-50mm;常用有φ8mm、φ10mm、φ12mm、φ14mm、φ16mm、φ18mmφ20mm。

2)管身边长:按照客户实际需要定制。

3)安装配件尺寸

紧固件,安装螺纹:常用M16*1.5、M18*1.5、M22*1.5、M24*1.5等

平面法兰:常用DN25、DN50、DN65、DN100、DN150等

丝扣法兰:常用DN25(一寸:32mm)、DN40(一寸半:47mm)、DN50(两寸:59mm)

4)其他加工尺寸:

弯弧尺寸、冷区长度、牙长、保温层厚度、引线长度等等。



第一步:确认加热介质使用温度

确定电加热管的大概类型材质以及热负荷

第二步:核算加热总功率

确定电加热管结构所需数量

第三步:确定安装方式

确定安装或者密封结构

第四步:电加热管的尺寸参数限制

确定具体的加工尺寸

第五步:综上确定电加热管单根的电压功率

第六步:确定数量、报价



水箱选用电加热管实例说明:

把一个3*3*2米敞开式水箱在3小时内,从常温20℃加热到80℃。

1.首先确定总功率:

把18吨水在3小时内从常规室温20℃加热到80℃

水常态比热容:4.2kJ/(kg·℃)

升温温差:80-20=60℃

代入公式计算得出理论热功率=18000*60*4.2/3600/3≈420KW

考虑实际使用中的热效率,一般代入系数0.8-0.9,得出大概功率为470-520KW。

2.确定电加热管外形结构和安装方式:

1)功率为470-520KW,适合选用功率集中的法兰式电加热管结构;

2)法兰式电加热管用于水箱常用侧面水平安装上下竖直安装两种;根据安装方式的不同,电加热管的尺寸也会有相应的变化。

3.确定电加热管的尺寸、材质和功率:

1)电加热管尺寸:水箱尺寸为3*3*2米,根据安装方式的不同确定电加热管的边长尺寸。水箱用大功率法兰电加热管一般用水平安装方式;因此边长尺寸限制就是<3米,边长尺寸可以为2.5-2.7米。

2)电加热管材质:加热介质为水,常见市用水、工艺纯水、软化水建议选用不锈钢SUS304;地下水、污水、废水建议选用不锈钢SUS316L

3)综上所述,根据单根电加热管的边长尺寸和加热介质,选择合适功率负荷和功率值,如上述单根法兰电加热管功率可为75KW。

4.确定电加热管的数量和排布方式

1)根据总功率(470-520KW)和单根电加热管功率(75KW)得出需要6-7根电加热管。

2)上述安装方式为侧面水平安装,因此可以在箱体四侧均匀或者交叉分布6-7根电加热管


关于松泰.png盐城松泰电工



盐城松泰电工

联 系 人:于经理

手    机:13338926738

电  话:0515-83094888

传  真:0515-83097333

E - mail:2880687011@qq.com

通讯地址:盐城市解放南路中建大厦9F

工厂地址:盐城市盐都西区秦南工业园




U型电加热管


法兰电加热管



工业电加热管/器如何选型、报价

螺纹单头加热管


潜水线电加热管






电加热管使用注意事项:

1.按照设计用途严格区分使用环境:

1)设计用于加热液体介质的电加热管,加热区域不得脱离液面干烧;

2)设计有冷端不发热长度的,一定要预留足够的冷区长度;

这点尤为重要,可能会导致电加热管过温烧坏、甚至引起熔断漏电、火灾等危险。

2.接线端规范接线,做好防护:

1)电加热管接线端应该保持清洁干燥,接线处要牢靠不松动;

2)接好线后要做好防护,防止接触杂质、水分导致漏电;

3)易燃易爆工况,接线部位需要做好密封防护,防止发生事故;

4)有效接地安全用电,电加热管应该要有效接地;

3.加热特殊介质:

1)加热腐蚀性介质时,一定要注意电加热管材质和使用温度控制;

2)加热固态或者有黏性介质时,建议前期以低电压运行加热,等固态融化、黏性介质流动性增加后,再按照额定电压使用;

4.日常维护:

1)干烧电加热管:定期检查电加热管状态,严格按照设计环境和温度使用;

2)液体电加热管:定期清理电加热管表面的水垢、积碳、杂质等,以免影响热效率和使用寿命;

5.存储注意事项:

1)电加热管应存放于干燥无潮气的库房,放置时不得直接放在地表,离地应有一定的高度;

2)长期存放,使用前应先检测绝缘耐压,检测无误后再正式使用;

3)如果绝缘电阻<1MΩ时,应将电加热管放入200℃烘箱进行烘干,绝缘恢复正常后再使用;
